GEOFÍSICA

SERVICIOS GEOFÍSICOS

  • Minería  Subterránea
  • Minería Cielo Abierto
  • Aguas Subterráneas
  • Medio Ambiente
  • Ingeniería y Geotecnia

Aplicaciones en Minería secundaria Aluvial

Identificación de paleocanales o mineralización secundaria (Aluvial)

Aplicaciones en Minería Cielo Abierto

Detección de diseminados y vetas asociadas a sulfuros

Magnetometría Terrestre – 2D

Se basan en la detección de variaciones del campo magnético local debidas a la presencia de estructuras en el subsuelo que alteran este campo. (Ejem. Acumulación minerales)

Aplicaciones en Aguas Subterráneas

  • Identificación y mapeo de acuíferos.
  • Protección de acuíferos y rutas de infiltración.
  • Definición de zonas de intrusión (Lagos y lagunas).Exploración de aguas subterráneas y determinación de niveles freáticos.
  • Identificación de contacto entre  materiales, profundidad y espesor de capas

Aplicaciones en Medio Ambiente

1
  • Localización de enclaves para almacenamiento de residuos.
  • Determinación de plumas de contaminación en acuíferos y suelos. (Contaminantes agrícolas y/o aguas de minas)
  • Detección de fugas de fluidos (embalses, tuberías de agua, alcantarillados, embovedados, etc.)
  • Valoración de riesgos geológicos.
  • Cubicación de pasivos ambientales
  • Definición de recubrimientos naturales y rellenos antrópicos



Aplicaciones en Ingeniería y Geotecnia

  • Estudios anteriores y posteriores a construcciones civiles: Puentes, represas, caminos, túneles
  • Detección y evaluación de fracturas.
  • Análisis de estabilidad de taludes y geotecnia.
  • Reconocimiento de macizos rocosos.
  • Localización de huecos, galerías, cuevas o servicios enterrados (canalizaciones, bóvedas, tuberías, localización de objetos férreos).

Evaluación de Riesgos

Aplicaciones en Hidrogeología

  • Exploración de aguas subterráneas y determinación de niveles freáticos.
  • Identificación de contacto entre materiales, profundidad y espesor de capas.
  • Identificación y mapeo de acuíferos.
  • Protección de acuíferos y rutas de infiltración
  • Definición de zonas de intrusión (Lagos y lagunas).

METODOS GEOFÍSICOS

a) Métodos Eléctricos

  • Sondeo Eléctricos vertical / (SEV).
  • Polarización Inducida (IP)
  • Tomografía Eléctrica Res 2D y 3D

b) Método Magnético

Magnetometría

MÉTODOS ELÉCTRICOS

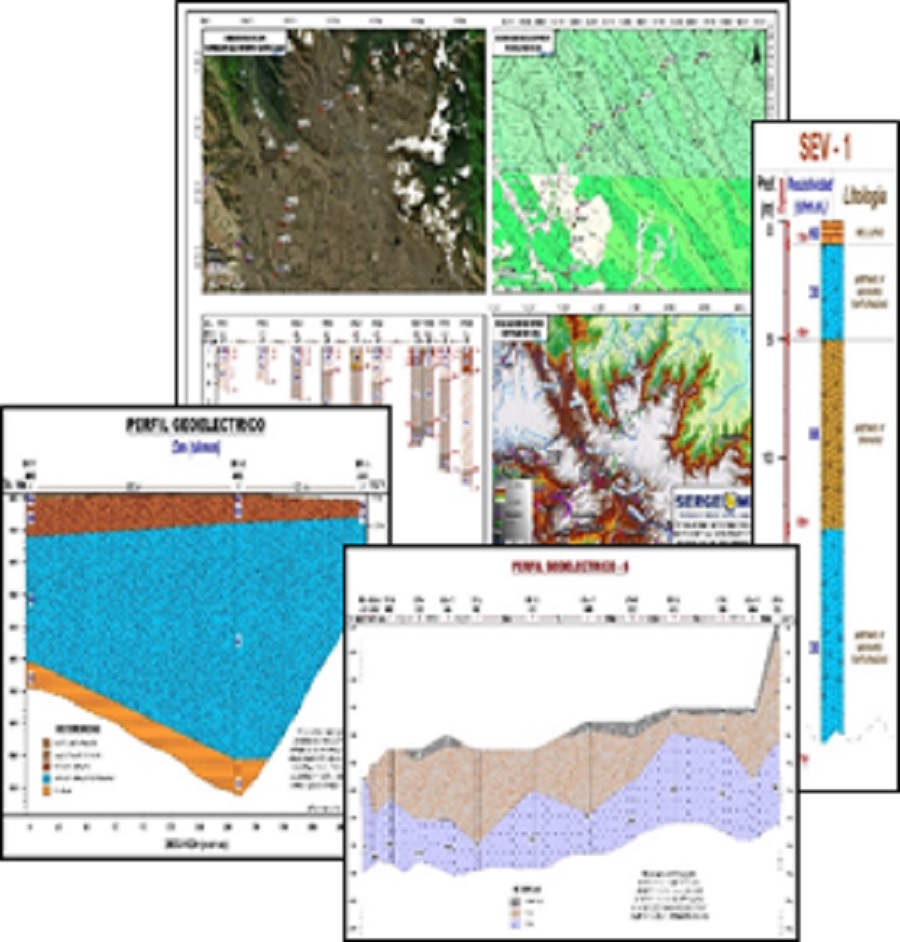

Sondeo Eléctrico Vertical / (SEV)

El sondeo eléctrico vertical es un estudio utilizado para la definición de estructuras geológicas diferenciales por su resistividad. Brinda información de espesores y contactos entre capas del subsuelo en un grupo determinado.

Aplicaciones:

  • Prospección de aguas subterráneas
  • Medio Ambiente
  • Geotecnia

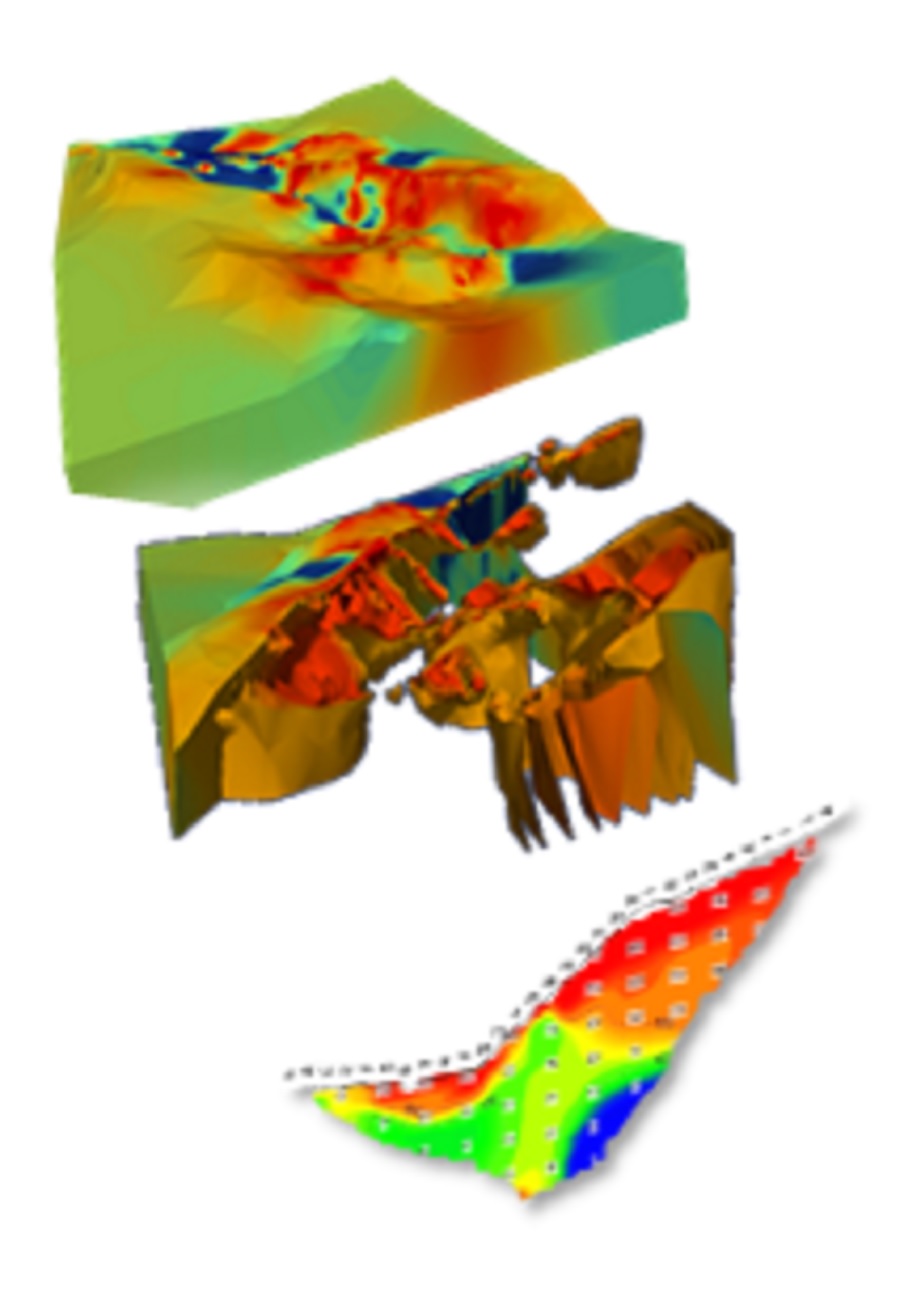

Tomografía Eléctrica

Es un estudio que, de manera indirecta, nos permite conocer la configuración del subsuelo; a partir de una tomografía podemos inferir y describir la geometría y propiedades físicas del subsuelo. Es empleada en la prospección y exploración minera, aguas subterráneas, estudios geotécnicos, arqueología y otros.

Aplicaciones:

  • Determinación de paleocanales.
  • Detección de fluidos.
  • Valoración de riesgos geológicos.
  • Exploración minera y Geotecnia.
  • Localización de zonas contaminadas con lixiviados.

MÉTODOS MAGNÉTICOS

Magnetómetria

La manometría Terrestre es un método que se basa en la detección de variaciones del campo magnético local debido a la presencia de estructuras en el subsuelo ética se basa en la medida y estudio de las variaciones del campo magnético terrestre. Se utiliza para ubicar depósitos asociados al hierro, fallas mineralizadas y estructuras geológicas las cuales indiquen la presencia de trampa de gas y petróleo.

Aplicaciones:

■ Exploración Geológica Minera.
■ Medida de las propiedades de las rocas.
■ Estudio de Contaminación de suelos.
■ Búsqueda de objetos y cuerpos enterrados.
■ Localización de objetivos metálicos enterrados.
■ Arqueología.

EQUIPOS GEOFISICOS

Para la adquisición de datos magnéticos se utilizaron Magnetómetros de potasio GEM Systems GSMP-35 de industria Canadiense con sus respectivos accesorios y sensores. El sistema de tierra GSMP-35 es el instrumento de más alta sensibilidad para las investigaciones del subsuelo en varios campos y ofrece frecuencias de muestreo rápido.

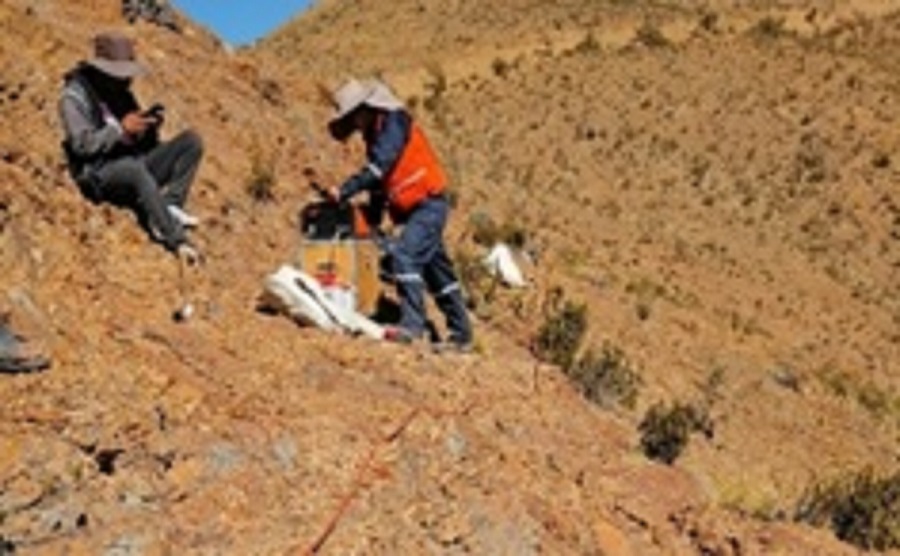

Para la realización de las líneas de tomografía se utilizó el equipo ABEM TERRAMETR LS con sus respectivos dispositivos electrónicos, set de cables con separaciones entre electrodos de 10 m y accesorios como batería, cables, jumpers y electrodos de acero.

Como herramientas menores y equipo de apoyo se emplearon combos, puntas, cuerdas, bidones para el acarreo de agua con solución salina, equipos de comunicación. GPSs navegadores, etc.

ADQUISICION DE DATOS

Beneficios

COSTOS

Menores costos de inversión al contar con información que permite enfocar y direccionar los recursos y esfuerzos a las áreas de mayor potencia.

MENOR RIESGO

Reducimos nuestra incertidumbre y aumentamos probabilidades de éxito. Muchos trabajos de explotación no cuentan con estudios geofísicos, por lo cual, tienen un alto porcentaje de fracaso.

TIEMPO

Rápida adquisición de datos geofísicos de zonas grandes. Se debe considerar la accesibilidad, la extensión del área de estudio y el método geofísico empleado.

CONOCIMIENTO

De áreas favorables para la identificación de zonas de interés para enfocar y dirigir  esfuerzos.
